Γέφυρα Διάβας, Καλαμπάκας: Αστόχησε, αν και δέχτηκε 9,00%, περίπου, λιγότερη πίεση από τον “Πηνειό”, σε σχέση με την “Γέφυρα Διαλεκτού” (η οποία άντεξε), στην κακοκαιρία “Daniel”

Από admin Δημοσίευση Οκτ 30, 2024 -19:58

Ανθεκτικότερη, (αν και δέχθηκε μεγαλύτερη υδραυλική πίεση σε ένα ποσοστό, περίπου, «9,00 %» και συγκεκριμένα «8,38 %»), αποδείχτηκε η «Γέφυρα Διαλεκτού, Δήμου Τρικκαίων, Π.Ε. (Νομού) Τρικάλων», (κατασκευάστηκε από την «Περιφέρεια Θεσσαλίας» στο ύψος του οικισμού «Διαλεκτό, Δήμου Τρικκαίων, Π.Ε. (Νομού) Τρικάλων» και συνδέει την πόλη των «Τρικάλων» με τα χωριά του «Κόζιακα») και η οποία άντεξε στην πίεση που δέχτηκε από την κακοκαιρία «Daniel», από την «Γέφυρα Διάβας, Δήμου Μετεώρων, Π.Ε. (Νομού) Τρικάλων», (συνδέει την πόλη της «Καλαμπάκας» με τα χωριά του «Κόζιακα»), η οποία, αντίθετα, «αστόχησε» (λόγω υποχώρησης της θεμελίωσης βάθρου στήριξης του καταστρώματος της γέφυρας) και βρίσκεται από τότε εκτός λειτουργίας [1,2,4,5,6.1-2,7,10.1-2].

Γράφει ο Θωμάς Παπαλάσκαρης

Πολιτικός Μηχανικός, Υδρολόγος Μηχανικός και Μηχανικός Υδραυλικών Έργων,

Κατά το πρόσφατο ακραίο μετεωρολογικό φαινόμενο με την αντιστοιχισμένη κωδική ονομασία “Daniel”, ο «Ποταμός Πηνειός», “χτύπησε” την “Γέφυρα Διάβας” (Γέφυρα «Γεώργιος Βλαχογιάννης “Μακάριος”»), η οποία βρίσκεται εντός των ορίων του «“Δήμου Μετεώρων”, “Νομού Τρικάλων”», (μεταξύ του οικισμού της «Διάβας» και της πόλης της «Καλαμπάκας»), με συνολικά “[(293.977.900), (διακόσια ενενήντα τρία εκατομμύρια εννιακόσιες εβδομήντα επτά χιλιάδες και εννιακόσια)]” “[(μ3), (κυβικά μέτρα)]” (ή “τόνους”) νερού και με μέγιστη παροχή «1.842,70 κυβικά μέτρα ανά δευτερόλεπτο» ή αλλιώς «1.842,70 m3/sec»), [1,2,4,5,6.1,6.2,7,8.1-8.9].

Η συγκεκριμένη βροχόπτωση, οι οποία μάλιστα, προκάλεσε την καταστροφική καθίζηση της γέφυρας στην συγκεκριμένη περιοχή, ήταν, αναλυτικά: «04/09/2023 (10,80 mm)», «05/09/2023 (94,20 mm)», «06/09/2023 (165,80 mm)», «07/09/2023 (85,20 mm)», και «08/09/2023 (0,20 mm)», («συνολικό ύψος βροχόπτωσης πέντε συνεχόμενων ημερών: 356,20 mm») [6.1,6.2,7,8.1-8.9].

Το υδρογραφικό δίκτυο του «”Ποταμού Πηνειού”, έως την θέση στην “Γέφυρα Διάβας”, “Δήμου Μετεώρων,” “Νομού Τρικάλων”», στο σημείο που βγαίνει από την συγκεκριμένη υποδιαίρεση της συνολικής υδρολογικής λεκάνης του, είναι, στο σύνολό του, ένα ρέμα «5ης Τάξης», (κατά την μέθοδο “Strahler” κατάταξης των ρεμάτων), με συνολικό μήκος ρεμάτων «1ης Τάξης», «L1STR=460.803,00 μ.μ.» («125 ρέματα») («ως επί το πλείστον, ορεινά πηγαία ρέματα, απομακρυσμένα από την θάλασσα»), με συνολικό μήκος ρεμάτων «2ης Τάξης», «L2STR=89.553,90 μ.μ.», («52 ρέματα») («ως επί το πλείστον, ορεινά και ημιορεινά ρέματα, απομακρυσμένα από την θάλασσα»), με συνολικό μήκος ρεμάτων «3ης Τάξης», «L3STR=75.985,60 μ.μ.» («42 ρέματα») («ως επί το πλείστον, ημιορεινά ρέματα, απομακρυσμένα από την θάλασσα»), με συνολικό μήκος ρεμάτων «4ης Τάξης», «L4STR=29.643,50 μ.μ.» («20 ρέματα») («ως επί το πλείστον, ημιορεινά ρέματα, απομακρυσμένα από την θάλασσα και με συνολικό μήκος ρεμάτων «5ης Τάξης», «L5STR=7.089,44 μ.μ.» («4 ρέματα») («ως επί το πλείστον, ημιπεδινά ρέματα, απομακρυσμένα από την θάλασσα»), δηλαδή με συνολικό μήκος ρεμάτων, («Ανεξάρτητα Τάξης»), ίσο με «LTOTAL=663.075,44 μ.μ.» (ή αλλιώς «L(1+2+3+4+5)TOTAL=663,075 χιλιόμετρα») («243 ρέματα»). Το συνολικό εμβαδόν της «λεκάνης απορροής» του «”Ποταμού Πηνειού”, έως την θέση στην “Γέφυρα Διάβας”, “Δήμου Μετεώρων ”, “Νομού Τρικάλων ”» είναι ίσο με «1.021.485,01 στρέμματα» [(«1.021,49 τετραγωνικά χιλιόμετρα» (km2)] (ενώ, ειδικότερα, καταλαμβάνει το «61,60%» του εμβαδού της επιφάνειας του «Δήμου Μετεώρων», (1,2,4).

Ο «Ποταμός Πηνειός», στην θέση στην «Γέφυρα Διάβας» του «Δήμου Μετεώρων», του «Νομού Τρικάλων», σχηματίζεται, κυρίως, από τον «Ποταμό Ίωνα» [9.1], τον «Ποταμό Τρανό» [9.2], τον «Κλεινοβίτικο Ποταμό» [9.3], το «Μαλακασιώτικο Ρέμα» [9.4] και το «Ρέμα Γκρεμός» [9.5], τα οποία αποτελούν μέρος του υδρογραφικού δικτύου του «Πηνειού Ποταμού» και βρίσκονται στο ορεινό και ημιορεινό τμήμα της λεκάνης απορροής του [9.1,9.2,9.3,9.4,9.5].

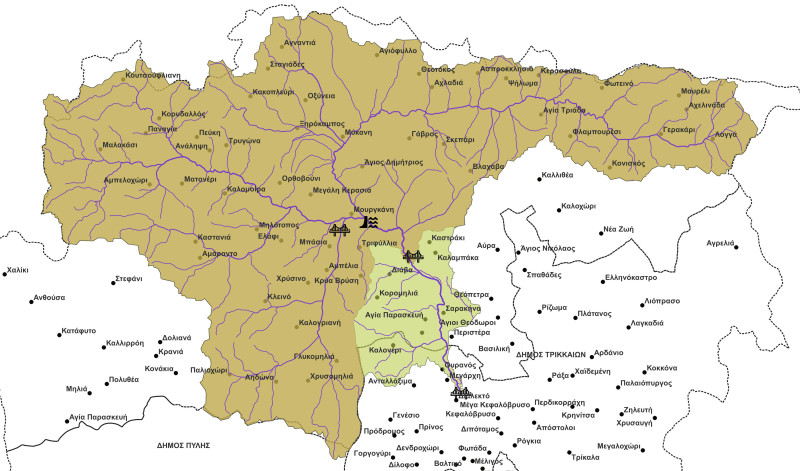

Εικόνα 1. Η απεικόνιση, της «λεκάνης απορροής» (επιφάνεια με «ανοιχτή καφέ» απόχρωση) (του «“Πηνειού Ποταμού” που αντιστοιχεί έως την θέση στην “Γέφυρα Διάβας”», η οποία βρίσκεται περίπου στην θέση ανάμεσα στον οικισμό «Διάβα» και στην πόλη της «Καλαμπάκας, Δήμου Μετεώρων, Π.Ε. (Νομού) Τρικάλων») και της «λεκάνης απορροής» (το άθροισμα της επιφάνειας με «ανοιχτή καφέ» απόχρωση και της επιφάνειας με «ανοιχτή πράσινη» απόχρωση) (του «“Πηνειού Ποταμού” που αντιστοιχεί έως την θέση στην “Γέφυρα Διαλεκτού”», η οποία βρίσκεται περίπου στην θέση ανάμεσα στον οικισμό «Διαλεκτό, Δήμου Τρικκαίων, Π.Ε. (Νομού) Τρικάλων» και στον οικισμό «Μεγάρχη, Δήμου Τρικκαίων, Π.Ε. (Νομού) Τρικάλων»),του «υδρογραφικού (γραμμικού) δικτύου» (γραμμές με «έντονη μπλε» απόχρωση με διαβάθμιση του πάχους της γραμμής, όπου το πάχος της κάθε γραμμής εξαρτάται από την “τάξη” του εκάστοτε ρέματος που αντιπροσωπεύει δηλαδή όσο μεγαλύτερη είναι η “τάξη” του ρέματος τόσο παχύτερη είναι και η αντίστοιχη γραμμή που το αντιπροσωπεύει) έως την θέση της «Γέφυρας Διαλεκτού, Δήμου Τρικκαίων, Π.Ε. (Νομού) Τρικάλων», των «οικισμών του Δήμου Μετεώρων» και των «οικισμών του Δήμου Τρικκαίων» (κουκίδες με «μαύρη» απόχρωση και ονομασία, επίσης, με «μαύρη» απόχρωση), του «περιγράμματος του “Δήμου Μετεώρων”» και του «περιγράμματος του “Δήμου Τρικκαίων”» (γραμμή με «μαύρη» απόχρωση), όπως απεικονίζονται στο «ελεύθερο διαδικτυακά λογισμικό» «Q.G.I.S.» [4], μέσω των σχετικών αρχείων που ανακτήθηκαν τόσο από την σχετική διαδικτυακή «πλατφόρμα» («Copernicus») όσο και από την σχετική διαδικτυακή «πλατφόρμα» («ΕΛ.ΣΤΑΤ.»),[1,2,4].

—————————————————————————————————————–

Επιπλέον, αρχικά, στην παρακάτω εικόνα απεικονίζεται το, “προσομοιωμένο ρεαλιστικό”, «ιστόγραμμα βροχόπτωσης» του χρονικού διαστήματος, “04/09-08/09/2023” (“356,20 mm”), (το οποίο και «απέδωσε» την, “προσομοιωμένη ρεαλιστική”, παροχή αιχμής νερού και συγκεκριμένα «1.842,70 κυβικά μέτρα ανά δευτερόλεπτο» ή αλλιώς «1.842,70 m3/sec»), [το οποίο και «απέδωσε», λόγω του ακραίου μετεωρολογικού φαινομένου με την κωδική ονομασία «Daniel», την, “προσομοιωμένη ρεαλιστική”, συνολική ποσότητα νερού, συγκεκριμένα, «293.977.900 κυβικά μέτρα (τόννους νερού)» ή αλλιώς «293.977.900 m3 (τόννους νερού)»], και το αντίστοιχο, “προσομοιωμένο ρεαλιστικό”, «υδρογράφημα πλημμύρας» που προκύπτει από το συγκεκριμένο, “προσομοιωμένο ρεαλιστικό”, επεισόδιο βροχόπτωσης, (λόγω του ακραίου μετεωρολογικού φαινομένου με την κωδική ονομασία «Daniel»), (η ανάλυση και οι υπολογισμοί έγιναν με το ελεύθερο στο διαδίκτυο λογισμικό «HEC-HMS» του «U.S.A. Army Corps of Engineers» δηλαδή του «Σώματος Μηχανικών του Στρατού των Η.Π.Α.») [1,2,4,5,6.1,6.2,7].

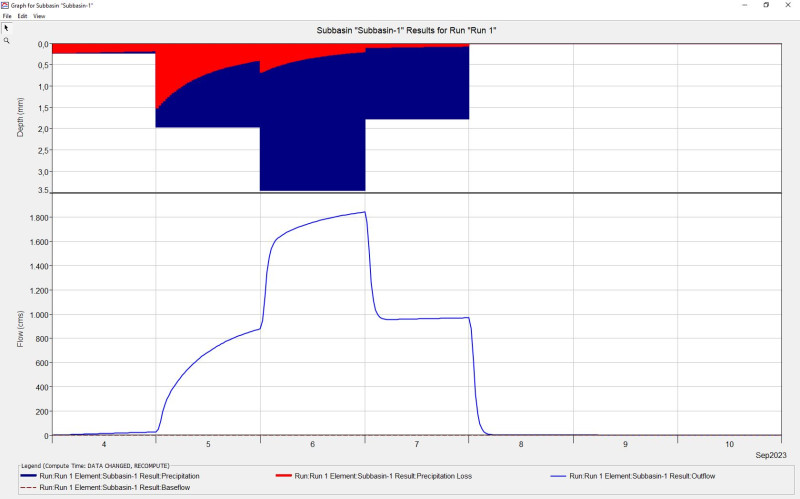

Εικόνα 2. Το, “προσομοιωμένο ρεαλιστικό”, «ιστόγραμμα βροχόπτωσης και απορροής» του χρονικού διαστήματος, “04/09-08/09/2023” (“356,20 mm”), (το οποίο και «έδωσε» την, “ρεαλιστική”, παροχή αιχμής νερού και συγκεκριμένα «1.842,70 κυβικά μέτρα ανά δευτερόλεπτο» ή αλλιώς «1.842,70 m3/sec»), (το οποίο και «απέδωσε», λόγω του πρόσφατου, ακραίου, μετεωρολογικού φαινομένου με την κωδική ονομασία «Daniel», την, συνολική ποσότητα νερού, συγκεκριμένα, «293.977.900 κυβικά μέτρα (τόνους νερού)» ή αλλιώς «293.977.900 m3 (tons νερού)»), (στην περιοχή του οικισμού «Διάβα», του «”Ποταμού Πηνειού”, που αντιστοιχεί έως την θέση της «Γέφυρας Διάβας», «“Δήμου Μετεώρων”, “Νομού Τρικάλων”»), και το αντίστοιχο, “προσομοιωμένο ρεαλιστικό”, «υδρογράφημα πλημμύρας» που προκύπτει από το συγκεκριμένο, “προσομοιωμένο ρεαλιστικό”, επεισόδιο βροχόπτωσης, (λόγω του ακραίου μετεωρολογικού φαινομένου με την κωδική ονομασία «Daniel») [1,2,4,5,6.1,6.2,7].

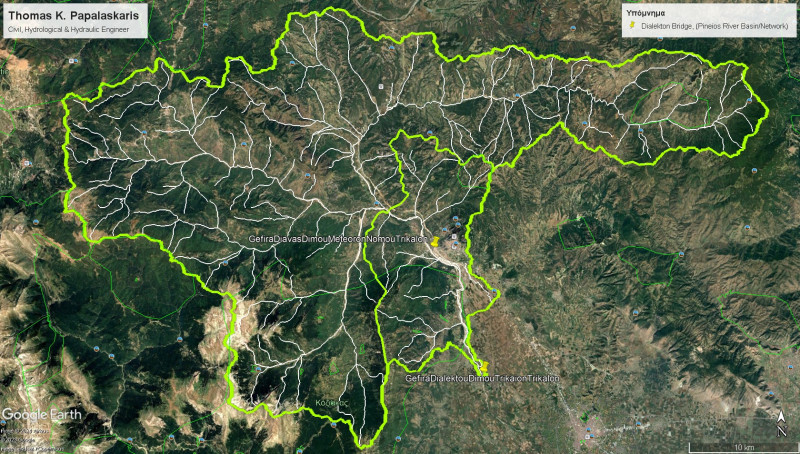

Εικόνα 3. Η απεικόνιση 1).της λεκάνης απορροής, [μεγάλη επιφάνεια με περίγραμμα με «ανοιχτή πράσινη» απόχρωση, που αντιστοιχεί έως την θέση όπου έχει κατασκευαστεί η «Γέφυρα Διαλεκτού, Δήμου Τρικκαίων, Νομού Τρικάλων»] και του (πλήρως ανεπτυγμένου) αντίστοιχου, περιεχόμενου σε αυτήν, υδρογραφικού δικτύου (γραμμές με «άσπρη» απόχρωση), του «Πηνειού Ποταμού», 2).της λεκάνης απορροής, [μικρότερη επιφάνεια με περίγραμμα με, επίσης, «ανοιχτή πράσινη» απόχρωση, που αντιστοιχεί έως την θέση όπου έχει κατασκευαστεί η «Γέφυρα Διάβας, Δήμου Μετεώρων, Π.Ε. (Νομού) Τρικάλων»] και του (πλήρως ανεπτυγμένου) αντίστοιχου, περιεχόμενου σε αυτήν, υδρογραφικού δικτύου (γραμμές με «άσπρη» απόχρωση), του «Ποταμού Πηνειού» (και συγκεκριμένα του αθροίσματος των υδρογραφικών δικτύων του «Μαλακασιώτικου Ρέματος» και του «Ρέματος Μουργκάνι» ή αλλιώς «Ίωνα Ποταμού», τα οποία αποτελούν παραπόταμους του «Πηνειού Ποταμού») και 3).οι απεικονίσεις με «πινέζες» («σημάνσεις μέρους») με «κίτρινη» απόχρωση των θέσεων της «Γέφυρας Διαλεκτού, Δήμου Τρικκάιων, Π.Ε. (Νομού) Τρικάλων» και της «Γέφυρας Διάβας, Δήμου Μετεώρων, Π.Ε. (Νομού) Τρικάλων», επί του υπόβαθρου της διαδικτυακής πλατφόρμας «Google Earth» [1,2,4,10].

—————————————————————————————————————–
